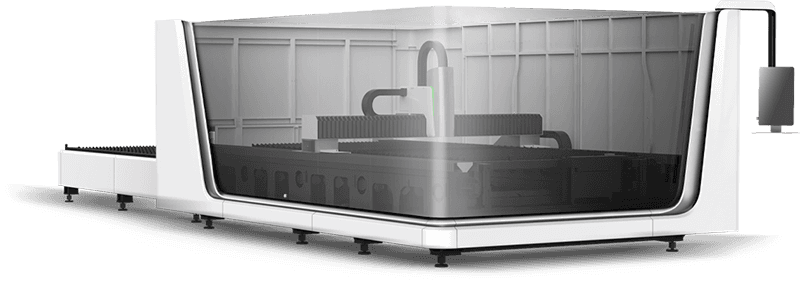

CUTPRO DYNAMIC FIBER LASER
SÉRIE PROFI A
Nejpopulárnější z profesionálních fiber laserů je jednoznačně CUTPRO DYNAMIC vycházející ze série PROFI A. Svou oblíbenost si zasloužil tento CNC laser svým nadčasovým designem, nekompromisní kvalitou zpracování a svou bezkonkurenční bezpečností a efektivitou.
od 2 075 000,- KčZákladní parametry
| Typ stroje: | Série PROFI A |
| Výkon laserového stroje: | 2000W, 3000W, 4000W, 6000W, 8000W, 12000W |
| Pracovní plocha: | 3000x1500 mm, 4000x2000 mm, 6000x2000 mm |
| Přesnost polohování: | +-0,02 mm |
| Rychlost polohování: | až 200 m/min |
| Maximální zrychlení v polohování: | 2,5 G |
| Síla materiálu včetně propichu: | 1-40 mm |
| Nosnost pracovního stolu: | 1000 Kg |
| Hmotnost celého fiber laseru: | 9 870 Kg |
| Počet optických závor: | 3 |
| Počet otevíratelných dveří: | 1 z čela, 1 ze strany |
| Odtah pro odsavač: | spodní stolem a svrchní stropem |
| Dokumentace: | Návod k obsluze, CE prohlášení o shodě, schéma el. zapojení |
Stadardní vybavení CNC stroje
Rám z žíhaného svařence s naddimenzovanou tuhostí minimalizující otřesy a vibrace celé konstrukce, který je následně obroben s tisícinovou přesností. Ošetřen vůči korozi a následně lakován třemi vrstvami barvy. Po celkové kontrole rámu dochází k osazení špičkových komponentů pro přesnost (lineární vedení) a rychlost polohování (lineární motory). Samotný portál fiber laseru je z hliníkové slitiny používané v leteckém průmyslu pro nejnižší hmotnost. CNC laser Série PROFI A s krytem hlavního pracoviště a druhým stolem s rychlou výměnou, dovolují téměř nepřetržitý provoz s třísměnným režimem. Monitorování pracovního prostoru a okolí vláknového laseru dodává nejlepší přehled operátorovi laserového stroje. Výkonný počítač včetně softwarového vybavení je IT srdce fiber laseru. Individuálně programovatelné prvky včetně servisních elektronické knížky s upozorněním na servisní interval je jen špička ledovce. Jádro leží v laserovém zdroji, vláknu a procesní hlavě. Tyto komponenty dělají z CUTPRO DYNAMIC opravdového lídra vláknových laserů.
Hlavní výhody CNC stroje
Bezpečnost celého pracoviště fiber laseru
Životnost stroje s maximální použitím v řádu desítek let
Pohodlné ovládání celého systému vláknového laseru
Online sledování stavu jednotlivých komponentů
Minimální servisní náročnost
Volitelná výbava stroje
Bohatý základ PROFI A fiber laseru lze upgradovat o několik prvků opční výbavy na přání. Ta zahrnuje tvrzená bezpečnostní skla s folií proti odražení paprsku, která jsou jen velmi těžko zničitelná. Oblíbenou volbou opce je monitorování propichu přímo u procesní hlavy a automatická kalibrace všech parametrů podle zjištěných výsledků. Volitelně je také možné mít výměnu trysek řízenou systémem včetně čištění trysky a jejího automatického vystředění. CUTPRO DYNAMIC je dostupný také jako kombinovaný fiber laser a může mít vedle své pracovní plochy také rotátor s otáčenými sklíčidly. Pálení do 3D materiálu je díky tomu pohodlné efektivní. Doporučujeme vřele a každému odsavač výparů z pálení. Ten má extrémně výkonný ventilátor 5500 m2/h. Výpary jsou filtrování přes finské tkaniny a na výstupu je HEPA filtr, který zachytí i ty nejmenší částice. Čistý vzduch lze rekuperovat zpět do místnosti s externím větráním. Extrémně tichá jednotka může být navíc umístěna hned vedle vláknového laseru.
Fiber laser 21. století

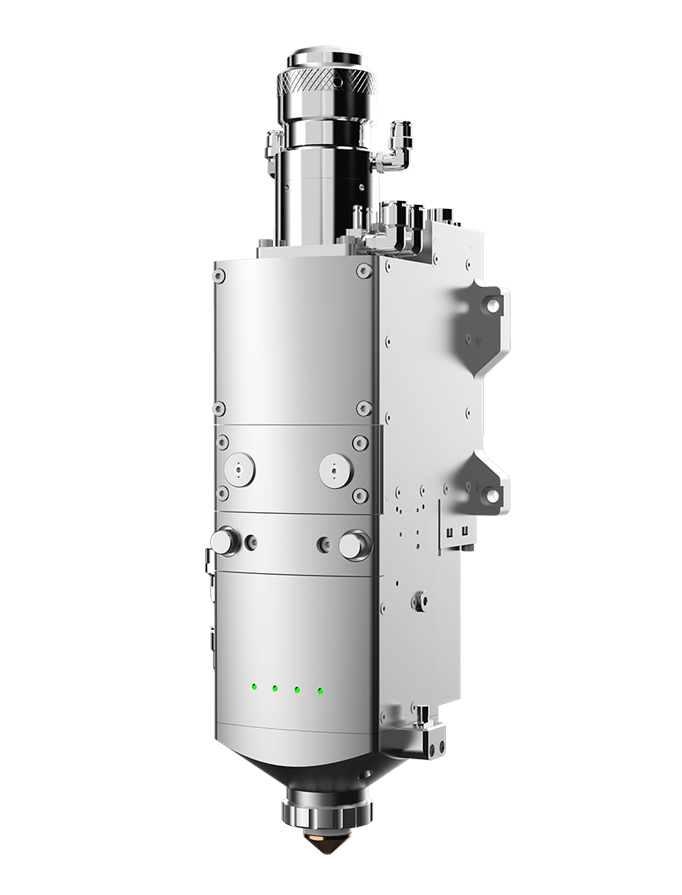

Nová platforma sdílená právě Sérií PROFI A umožňuje několik velikostí pracovní plochy včetně jejího budoucího rozšíření. Unikátní řešení s vlastním inovací dokazuje nadvládu toho fiber laseru. Budoucnost je v konektivitě a průmysl 4.0 je současné téma. CUTPRO DYNAMIC je již nyní připraven na plnou integraci do výrobního programu s možností komunikace s ostatními CNC stroji či pracovníkem v kanceláři. Vláknový laser dokáže posílat diagnózu celého stroje vzdáleně přímo servisnímu středisku. To je schopno zaznamenat případný problém současně s operátorem či ještě dříve a snížit tak časový fond potřebný k začátku servisního úkonu. Přednost laserového řezacího stroje leží mimo jiné v rozsahu výkonu. Nejčastěji poptávaný výkon laserového zdroje je od 2 do 6 kW. Série PROFI A je již od začátku vyvíjena na výkon 20 kW vláknového laseru a kvůli tomu patří mezi vysoko výkonnostní lasery. Výkon 20 kW je možné mít na přání. Laserová hlava má vlastní aplikaci na sledování stavu, která je propojena s celkovým systémem CNC laseru
5
Servisních techniků
4
Zkušení obchodníci
24 hodin
Na opravu
3 roky
Rychlá návratnost
Softwarové vybavení CNC stroje
Systémové prvky běží na super výkonném počítači s průmyslovou certifikací bez fyzického větrání. 4K monitor se svěžím a moderním zobrazením dává vyniknout svou výjimečnost. Systém vláknového řezacího laseru je připojitelné do online sítě s napojením na internet. Díky tomu můžete využívat řízení stroje naplno s dalšími rozšiřujícími funkcemi. Vláknový laser je počítačem řízený od polohování přes komunikaci až po monitoring. Dvojité jištění zabezpečuje stabilní prostředí. Samotný software CNC laseru je vyvinut v duchu moderních mobilních telefonů a tabletů. Samotná navigace v softwarovém rozhraní je příjemným zážitkem. Rychlost, s jakou systém pracuje je fascinující. Poskládání vašich produktů do pracovního prostředí stroje s optimalizací funguje bezchybně. Kamerový obraz s monitorováním pracovního cyklu či okolí stroje je inteligentně zakomponovaný přímo do ovládání laserového řezacího stroje.

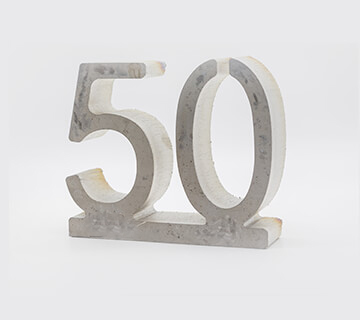

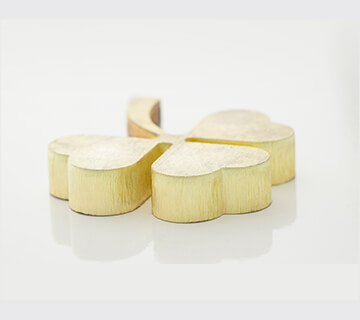

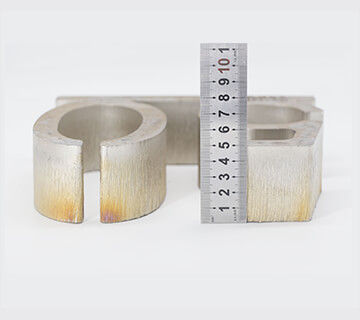

Ukázka tvarových výpalků
Pro představu přikládáme fotografie různých možností plechového tváření. Konstrukční ocel, nerezová ocel, slitiny hliníku, mosaz a měď jsou velmi slušně dělené kovové materiály s technologií fiber laseru. Síly materiálu určují potřebný výkon vláknového laseru. Na stejnou sílu nerezové oceli jako konstrukční oceli je potřeba jiný (vyšší výkon) a pro hliník či mosaz ještě vyšší. Ohledně správně zvoleného výkonu laserového řezacího stroje si můžete nechat poradit. Sama technologie má své limity a některé řešení nelze s touto technologií vytvářet vůbec. To se ale bavíme o zanedbatelném zlomku potřeby s pálicím strojem. Drtivá většina výpalků bude vždy nejlépe vypadat právě na fiber laserech. Doporučujeme osobní ukázku na Vašem vzorku.
